矢量图分组导出工具

一句话

把 Illustrator 里已经编好组的矢量图形，一次性拆成一张张透明 PNG。

名字里的「矢量图」指的是 Adobe Illustrator 的 .ai 矢量文件，不是“人工智能”。 这个工具原来叫「AI 分组导出工具」—— 那个 AI 是 Illustrator 的缩写， 但十个人里有九个会读成人工智能，所以改成了现在这个名字。

要解决的事

矢量素材（图标、字标、装饰元素…）常常是一个 .ai 文件里躺着几十个图形， 每个都编好了组，但 Illustrator 本身没有「把每个组各存一张图」这个功能。

手工做法是：选中一个组 → 新建文档 → 粘贴 → 把画板裁到图形边界 → 导出 → 关掉文档。 一个图形六步，几十个就是几百次点击，而且手一抖裁歪一个就得重来。

这个工具把这一串动作交给脚本：打开文件 → 遍历组 → 每个组独立成图。 全程不碰源文件 —— 所有文档（包括临时新建的那些）都以「不保存」方式关闭。

能力一览

下载

EXE 里已经把 Python 运行时、tkinter、pywin32、Pillow 全部打进包里了。 唯一的前置条件是本机装了 Adobe Illustrator（2020 及以上） —— 工具是 用 Windows 的 COM 接口遥控 Illustrator 干活的，Illustrator 本身必须在场。

EXE 与窗口图标是同一份素材（app_icon.ico，由白底 LOGO 转透明生成）， 打包时一起进了 --icon 和 --add-data：

快速上手（EXE）

1. 双击 ai_png_exporter.exe，先读面板顶部那段「使用说明（导出前必读）」
2. 选「单个文件」或「文件夹（批量）」→「浏览…」选中 .ai
3. 点「分析文件」可以先看它认出了多少个对象（会临时启动 Illustrator，看完自动关）
4. 在「导出参数」里选导出范围：按分组（默认）/ 按单个图形
5. 设分辨率、留白、格式、输出目录、命名模板
6. 点「开始导出」，日志区实时滚动（每个对象一行，带导出后的像素尺寸）

界面（2026-09-22 更新）

窗口现在可以自由缩放，全部内容装在一个可滚动的画布里 —— 把窗口拉矮、或者屏幕本来就不大时， 右侧滚动条和鼠标滚轮都能用，不会再出现“下面半截点不到”。

启动时窗口会按内容所需高度自动定尺寸，上限是屏幕高度的 92%，超出的部分交给滚动条。 （旧版是写死的 760×640 + 一段固定 10 行高的说明框，小屏上底部的按钮会被裁掉 —— 这一版就是冲着这个改的。）

面板自上而下：使用说明（导出前必读） → 导出操作 → 选择要导出的 .ai → 导出参数 → 日志区。 「开始导出 / 停止 / 打开输出目录」这回单独拎成一块、紧贴在说明下方，不用再拖到最后去找。

两种导出范围

这是整个工具里最需要说清楚的一个选项 —— 它决定了「什么算一张图」。

导出参数（命令行）

图形界面里的每一项，命令行都有对应参数 —— 适合挂到批处理里跑。

# 一个文件夹里的 .ai 全拆成 PNG
python ai_group_exporter.py -i "D:/图标源文件" -o "D:/导出" --ppi 300 --template "{doc}_{i3}"

# 文件没编组？换「按单个图形」，散图形也会各出一张
python ai_group_exporter.py -i "图标.ai" -o "导出" --scope item

命名模板

模板 {doc}_{i3} → SSS_001.png、SSS_002.png…… 分组名里的 \ / : * ? " < > | 与换行制表符会被换成 _，超过 60 字截断 —— 免得导出一个 Windows 上根本存不下去的文件名。

导出成果

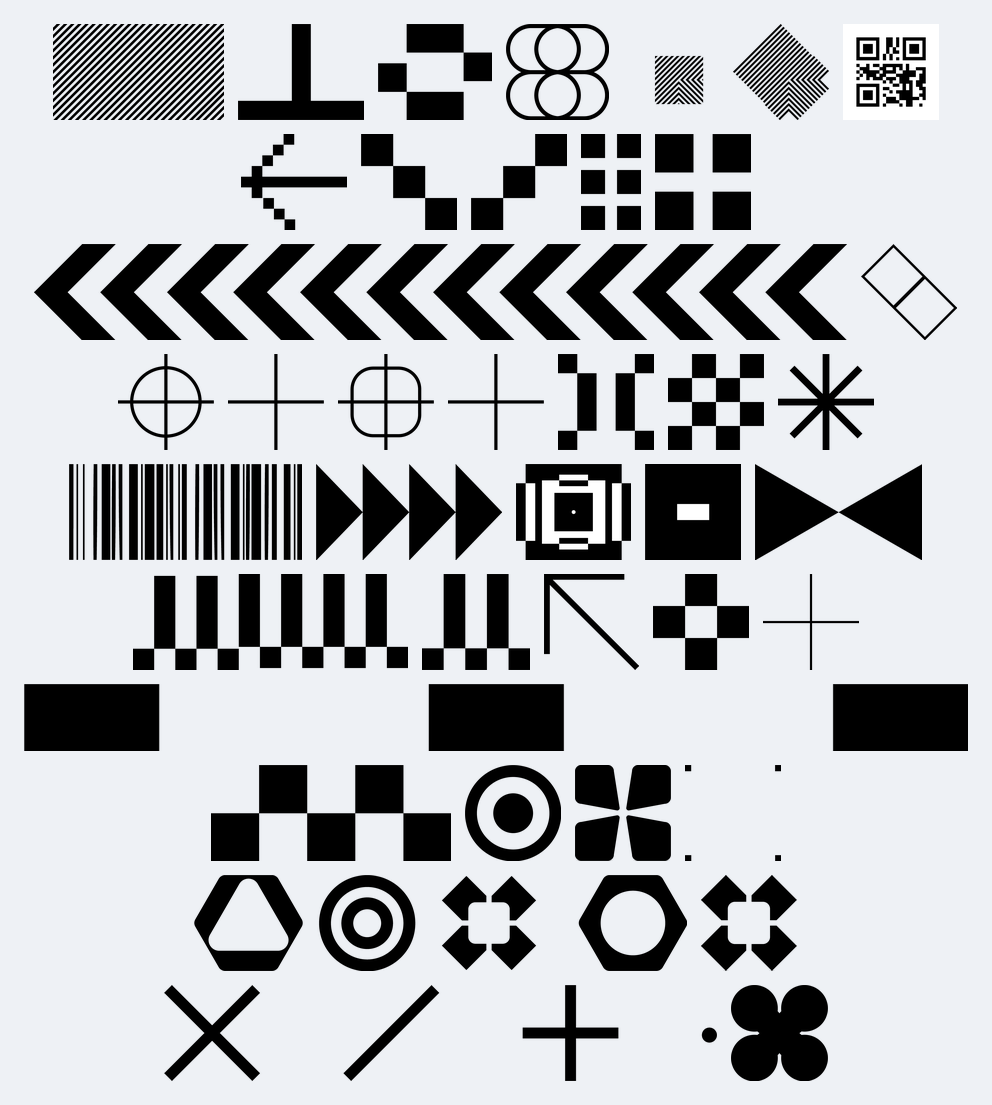

下面这张是拿 SSS.ai 跑完整批的结果：40 个分组 → 40 张图，按导出顺序排开。 每一张都是透明背景、各自裁到自己的图形边界：

单独看几张的成品质量 —— 下面这几张的浅色底只是为了让透明 PNG 看得清， 文件本身没有背景：

同一个文件里图形的比例差得很远 —— 有 354×354 的正方形小图标，也有 3467×675 的长条（那排箭头和条纹）。它们各自按自己的边界裁切，所以同一次导出里 「一张 600×600、下一张 3500×680」是正常的，居中、留白都各归各的。

前置操作（导出前必做）

工具不猜你的意图，它只认 Illustrator 里的结构。所以导出前：

• 按分组模式要先编组：在 Illustrator 里选中一个图标的全部图形，Ctrl+G。 没编组的图形在「按分组」模式下会被直接跳过（不是丢失，是它不属于任何组）。
• 别把整版底纹留在文件里：如果文件里有个覆盖整张画板的背景 / 底纹分组， 它会作为「一个分组」被导出成一张巨图 —— 本次的示例文件里就有这么一组 （序号 1，8000×4500 的满画板斜条纹）。要么在 Illustrator 里删掉它， 要么勾上 --skip-full-artboard / 界面上的同名选项。
• 锁定 / 隐藏图层不用管：工具会先把所有图层解锁并显示，导出完不影响源文件 （不保存关闭）。

已知的坑（写给下一个改这份代码的人）

几个都是踩过才写下来的，见模块页里的完整拆解。

• UserInteractionLevel = 2 才是「静默全部弹窗」。直觉上「1 = 少弹」， 实际 1 反而会弹，2（aiSilenceAll）才安静 —— 否则缺字体、缺链接的对话框 会在无人值守时把批处理卡死。
• 选中对象要用列表：app.Selection = [g]。直接传单个对象在部分版本上对 散落的 PathItem 会复制失败。
• 下标从 1 开始（COM），而同一套逻辑写成 JSX 时是从 0 开始 —— 两份实现对拷时这是最容易错的一处。
• ControlBounds 而不是 VisibleBounds：前者尊重裁剪蒙版，后者会把 被蒙版裁掉的部分也算进边界，导出的图四周会多出一圈空白。
• --skip-full-artboard 的判据是「尺寸近似 + 原点近似」：容差 2pt。 背景组几乎都是严格贴画板的，所以这个宽松判据够用，也不会误伤真的贴边图形。
• 兜底脚本里 {i4} 没实现：JSX 版只做了 {i} {i2} {i3} {name}， 够用就没补。

常见问题

提示找不到 Illustrator / pywin32？ EXE 版只可能是没装 Illustrator（或者装的是很老的版本）。源码版则是 pip install pywin32 没成功 —— 注意要在跑脚本的那个 Python 环境里装。

有些分组没导出？ 先看日志里的「跳过」行：多半是尺寸小于最小边长过滤、或者与画板同尺寸被当成 背景组跳过了。如果不是这两种，常常是空分组（里面什么都没有），读不到边界。

导出很慢？ 正常。每个对象都要「新建文档 → 粘贴 → 光栅化 → 导出 → 关闭」一轮， 组越多、文件越大越慢。命令行模式放后台跑就行。

能在 Mac 上用吗？ 不能。整条链路建立在 Windows COM 上。Mac 上可以用 export_groups.jsx 那条路（Illustrator 自带的 ExtendScript，两端都能跑）。

想自己重新打包 EXE

pyinstaller --onefile --windowed --name ai_png_exporter ^
  --icon app_icon.ico --add-data "app_icon.ico;." ^
  --distpath dist --workpath build ai_group_exporter.py

⚠️ 必须用「带 tkinter 的 Python」来打包。精简版 Python（比如各种嵌入式 / 托管发行版）不含 tcl-tk，PyInstaller 会报 tkinter installation is broken 然后把它排除掉，生成的 EXE 一启动就崩。用本机标准安装的 Python （自带 tcl/tk 8.6）建个 venv，装 pyinstaller pywin32 pillow 再打。

Python 导出内核

一个 775 行的文件里装着图形界面、命令行与 COM 内核三套东西。这里是它怎么把「选中一个组」变成「一张透明 PNG」的完整拆解。

一个文件，三种身份

ai_group_exporter.py 里同时住着三套东西，靠 main() 一次分流：

def main():
    # 提供 --input 即进入命令行模式；--help / -h 也走 CLI 以显示参数说明
    if "--input" in sys.argv or "-i" in sys.argv or \
       "--help" in sys.argv or "-h" in sys.argv:
        run_cli()
    else:
        run_gui()

双击 EXE → 无参数 → 图形界面；带 --input → 命令行。两边共用同一套内核 （connect_illustrator / collect_targets / export_group / run_export）， 所以「界面上能做的事」和「脚本里能做的事」永远是同一件事，不会出现 「GUI 有的功能 CLI 没有」这种分叉。

数据流

选中的 .ai
   │
   ├─ app.Open(path) ─────────── 打开源文档（全程不保存）
   │
   ├─ unlock_layers(doc) ─────── 所有图层 visible=True, locked=False
   │
   ├─ collect_targets(doc, scope, recursive)
   │        ├─ scope=group → doc.GroupItems 递归遍历（可选进子分组）
   │        └─ scope=item  → 每个 layer.PageItems（顶层图元）
   │
   └─ for 每个对象 ───────────── export_group()
            │
            │  ① app.Selection = [g]      选中
            │  ② app.Copy()              复制
            │  ③ Documents.Add(RGB)      新建临时文档
            │  ④ Paste() + 量边界 + 裁画板
            │  ⑤ Export(path, type, opt) 导出
            │  ⑥ Close(不保存)            关掉临时文档
            │
            └─ 回到源文档继续下一个 …… 最后 doc.Close(不保存)

注意整条链路里没有任何一步写源文件 —— 打开它、读完、不保存关掉。 临时文档也只活在 ④ 到 ⑥ 之间。

逐个函数拆

connect_illustrator(visible) —— 连接与静默

app = win32com.client.gencache.EnsureDispatch("Illustrator.Application")
try:
    app.UserInteractionLevel = 2      # 2 = aiSilenceAll
except Exception:
    pass

gencache.EnsureDispatch 而不是 Dispatch：前者会生成类型库缓存， 后面 app.Documents.Add(AI_RGB, 100, 100) 这类调用才能按真实签名传参， 不然得靠位置参数硬试。

UserInteractionLevel = 2 是这里唯一一个反直觉的常量：直觉上「1 少弹、 2 全弹」，实际相反 —— 1 会弹对话框，2（aiSilenceAll）才静默。批处理里 但凡漏掉这一句，遇到缺字体 / 缺链接的 .ai 就会停在弹窗上无人值守地卡死。

unlock_layers(doc) —— 先解放图层

遍历 doc.Layers，逐个 Visible = True、Locked = False。

听起来像副作用很大的操作，其实不是：文档最后是「不保存」关闭的， 这些改动不会落盘。但少了它，锁定或隐藏图层上的分组既枚举不到、也复制不了 （doc.GroupItems 会跳过它们），会出现「我文件里明明有 40 个图标，只导出了 12 个」 这种最难排查的问题。

collect_targets(doc, scope, recursive) —— 两种「什么算一张图」

if scope == "item":
    # 逐图层取顶层图元：分组（整体）+ 未编组的散落图形
    for L in range(1, doc.Layers.Count + 1):
        lay = doc.Layers.Item(L)
        for i in range(1, lay.PageItems.Count + 1):
            result.append(lay.PageItems.Item(i))
    return result

# group 模式：递归遍历文档全部顶层分组
def walk(container):
    for i in range(1, container.GroupItems.Count + 1):
        g = container.GroupItems.Item(i)
        result.append(g)
        if recursive:
            walk(g)

• scope=group 走 GroupItems，只认组。未编组的散图形不属于任何组， 于是不会被导出 —— 这是设计如此，不是 bug。
• scope=item 走 layer.PageItems（图层的顶层图元）。一个组本身也是一个 顶层图元，所以「已编组的图标整组出一张 + 散图形各出一张」可以同时成立。
• 两个分支都用 range(1, Count + 1) —— COM 的集合下标从 1 开始。

export_group(app, g, out_path, opts) —— 六步的核心

app.Selection = [g]              # ① 用列表，见下
app.Copy()                       # ②
newdoc = app.Documents.Add(AI_RGB, 100, 100)   # ③ 100×100pt 只是个临时画布
try:
    newdoc.Paste()               # ④
    ...
    for i in range(1, newdoc.PageItems.Count + 1):
        bb = list(it.ControlBounds)      # 尊重裁剪蒙版
        xs += [bb[0], bb[2]]; ys += [bb[1], bb[3]]
    l, tp, r, bo = min(xs), max(ys), max(xs), min(ys)
    if r - l < 1: r = l + 1              # 兜底：零尺寸对象
    if tp - bo < 1: tp = bo + 1
    rect = [l - pad, tp + pad, r + pad, bo - pad]
    newdoc.Artboards.Item(1).ArtboardRect = rect     # ⑤ 画板裁到图形
    etype, _ext, exp = build_export_options(opts)
    newdoc.Export(out_path, etype, exp)              # ⑥
finally:
    newdoc.Close(AI_DO_NOT_SAVE)         # 无论成败都关掉，别攒一堆临时文档

四个细节值得留一句：

1. app.Selection = [g] 必须是列表。传裸对象 g 在部分 Illustrator 版本上 对散落的 PathItem 会静默复制失败，然后你得到一张空白图。代码里做了三级兜底 （列表 → 裸对象 → g.Selected = True），任何一级成功就继续。
2. 边界取 ControlBounds 而不是 VisibleBounds。前者把裁剪蒙版算进去， 后者会把被蒙版裁掉的部分也算进包围盒 —— 用后者导出的图四周会多出一圈透明留白。
3. 裁的是新建文档的第 1 个画板，不是源文档的。源文件是几块画板都不影响： 多画板文件以第 1 块为基准，每个分组各成一张图，互不干扰。
4. finally 里关文档。导出抛异常时如果不关，批处理跑几十个组会攒出几十个 未保存的临时文档，Illustrator 会越来越慢直到内存吃满。

build_export_options(opts) —— 一张格式表 + 一堆 try

EXPORT_FORMATS = {
    "png":  (5, "png", "PNG24"),   # 透明 PNG（默认）
    "png8": (4, "png", "PNG8"),    # 8 位透明，体积更小
    "jpg":  (1, "jpg", "JPEG"),    # 不支持透明，背景为白
    "svg":  (3, "svg", "SVG"),     # 矢量
}

整数是 Illustrator 类型库里的 AiExportType 实测值（PNG24 = 5）。 ExportOptions 类的名字也是字符串拼出来的："Illustrator.ExportOptions%s" % cls —— 四种格式各对应一个类，属性各不相同（PNG 有 Transparency、 JPEG 有 Quality、SVG 有 EmbedRasterImages）。

所有属性赋值都包在 try/except 里，看起来像偷懒，其实是必须的： 不同 Illustrator 版本暴露的属性集不一样，某个属性不存在时 COM 会直接抛异常。 这里的选择是「属性不存在就跳过」而不是「整体失败」—— 因为多数属性只是锦上添花 （抗锯齿、SaveAsHTML=False），真正决定成败的是 ExportType 和画板尺寸。

分辨率走的是缩放而不是 DPI 元数据：

scale = opts.ppi / 72.0 * 100.0     # PostScript 1pt = 1/72 英寸
exp.HorizontalScale = scale
exp.VerticalScale = scale

72 PPI 就是 100%（1:1），300 PPI 是 417%。光栅格式才设缩放，SVG 是矢量， 设了也没意义。

命名：sanitize / make_name / dedupe

_BAD = re.compile(r'[\\/:*?"<>|\r\n\t]+')

def make_name(template, doc_base, idx, gname):
    raw = (gname or "").strip() or ("group%d" % idx)
    safe = sanitize(raw)
    return (template.replace("{doc}", doc_base)
                    .replace("{i4}", "%04d" % idx)
                    .replace("{i3}", "%03d" % idx)
                    .replace("{i2}", "%02d" % idx)
                    .replace("{i}", str(idx))
                    .replace("{name}", safe))

• 正则里那串字符是 Windows 文件名非法字符 + 换行制表符，替换成 _； 再长截 60 字。
• 替换顺序 {i4} → {i3} → {i2} → {i} 不能反。反了的话 {i3} 会先被 %03d 的产物污染（{i} 是 {i3} 的前缀，先替短的会毁掉长的）。
• 分组名可能是空的（Illustrator 允许无名组），退回 groupN。
• dedupe 用字典记数，重名变成 名字_2、名字_3 —— 不然同一次导出会互相覆盖。

process_file(...) —— 过滤与编排

在真正导出之前拦两道：

w, h = b[2] - b[0], b[1] - b[3]
if opts.min_size and max(w, h) < opts.min_size:
    ... 跳过（尺寸过小）
if opts.skip_full_artboard and aw > 0 and ah > 0:
    if (abs(w - aw) < 2 and abs(h - ah) < 2 and
            abs(b[0]) < 2 and abs(b[1]) < 2):
        ... 跳过（与画板同尺寸的背景分组）

「最小边长」用的是 max(w, h) —— 阈值只卡最长边，所以一根细长的竖条不会被 误杀（它的最大边很长）。而「跳过背景组」的判据是尺寸近似 + 原点近似 （容差 2pt）：背景矩形几乎都是严格贴死画板的，这个宽松判据够用，也不会误伤 恰好贴边的小图形。

run_gui() —— 为什么所有导出都在后台线程里

def start():
    stop_event.clear()
    threading.Thread(target=worker, daemon=True).start()

tkinter 是单线程的：主线程跑 mainloop() 负责界面响应。导出动辄几分钟， 直接在按钮回调里写循环，界面会整个冻住（连「停止」都点不动）。

所以 worker() 里做三件事：解析参数 → connect_illustrator(visible=False) → run_export(...)，日志通过 log_msg 回调回主线程。跨线程更新控件在这里 没做 after() 排队 —— 因为 log_msg 只往 ScrolledText 里 append 文本， 是实测稳定的一条路（真出问题再加队列）。

• visible=False：GUI 模式默认让 Illustrator 在后台跑，屏幕上不会闪出一堆窗口。
• stop_event：一个 threading.Event。导出循环每一轮开头检查一次， 所以点「停止」是在完成当前分组之后停下 —— 中断时机落在对象边界上， 不会留下半张损坏的图片。
• daemon=True：关窗口时线程跟着进程一起结束，不会挂住。

「分析文件」按钮是同样的套路：另起一条线程打开文件数一遍对象，数完关掉、把 数字回填到标签上，并且顺手先把 Illustrator 起来 —— 后面真导出时就不用再等启动。

三处常量，各自有出处

代码里特意注释了「BMP / PDF 的 ExportOptions 类在本机不可用，故不提供」—— 这就是那份格式表只有四项的原因，不是漏了。

JSX 兜底脚本

同一套导出逻辑的 ExtendScript 版本。不装 Python、不用 Windows，直接在 Illustrator 里跑 —— 代价是参数写死在文件顶部。

为什么还要留一份 JSX

Python 那套是主力，但它有两个死条件：Windows（COM 只在 Windows 上存在） 和装 Python（虽然打包成 EXE 之后这条免了）。export_groups.jsx 是这两条 都不成立时的退路：

• 在 Mac 上也能用（Illustrator 的 ExtendScript 两端通用）
• 不用装任何东西 —— Illustrator 自己就是运行时
• Python/COM 出问题（类型库缓存坏了、杀软拦了 COM 调用）时的替代路径

代价很明确：参数写在文件顶部，改一次要编辑源文件。没有界面，没有命令行， 没有格式选择。

怎么跑

文件 > 脚本 > 其他脚本... 选中 export_groups.jsx，然后：

1. 弹窗选「输入文件夹」（里面放 .ai）
2. 弹窗选「输出文件夹」
3. 跑完弹一个「导出完成：成功 N / 失败 M」

顶部三个常量就是全部可调项：

var PPI = 300;                 // 导出分辨率
var PAD = 0;                   // 四周留白（pt）
var TEMPLATE = "{doc}_{i3}";   // 命名模板：{doc}文件名 {i}序号 {i3}补零

与 Python 版的关系：同一套算法，两套下标

两份实现是逐行对应的 —— 同样的「选中 → 复制 → 新建 RGB 文档 → 粘贴 → 按 controlBounds 裁画板 → 导出 PNG24 透明 → 关掉不保存」。差异集中在三处：

下标这把刀最容易割手：把 Python 版逻辑搬到 JSX 时如果忘了 -1， 最轻是漏掉第一个对象，最重是最后一次循环越界抛异常。文件顶部专门留了一行注释 钉这件事：

// 注意：JSX 中集合下标从 0 开始（COM/Python 从 1 开始）。

少了什么（和 Python 版对比）

JSX 版是够用就好的那一档，刻意没做的：

原因就是它的定位：兜底。真要用到按图形导出、格式转换、过滤这些， 说明你在批量处理一批不太规整的素材 —— 那种活本来就该用 Python 版 （或者干脆挂到命令行里跑）。

有一处它反而更稳

exportGroup 里量边界的那段：

var bb = nd.pageItems[i].controlBounds;   // [l, t, r, b]

JSX 里 controlBounds 是普通属性，nd.pageItems[i] 直接能读。 Python 走 COM 时必须 list(it.ControlBounds) 转一下 —— COM 返回的是一个 代理对象，不转成 Python 列表，后面 min()/max() 会得到意料之外的结果。

另外 JSX 的 controlBounds 和 COM 的 ControlBounds 语义完全一致 （都尊重裁剪蒙版），所以两条路导出的图是同一张图 —— 这一点在 「Python 版导出结果和 JSX 版对不上」的排查里很关键：如果对不上， 先看是不是下标差 1，而不是去怀疑裁剪逻辑。
